5 działów – 5 nowości w Revit 2027

W pierwszej części tego artykułu opisano sztandarowe zmiany w nowym Revicie – asystenta SI, integrację z Formą (dawnym ACC), numerowanie oparte na regułach oraz tworzenie zestawów właściwości IFC (LINK do artykułu). W tym fragmencie przyjrzymy się pozostałym nowościom – także istotnym i wpływającym na codzienną pracę.



Niezależnie od branży użytkownika

Interesującym udogodnieniem jest ulepszona kontrola nad liniami odniesienia dla oznaczeń. Od tej pory możliwa jest swobodna, ręczna kontrola położenia obu końców linii. Odblokowuje się ją na Palecie właściwości w postaci parametrów Początek linii odniesienia i Koniec linii odniesienia (ten drugi parametr był już w poprzednich wersjach programu). Parametrom można zmienić wartości z Dołączony na Swobodny. Alternatywnie można także kliknąć w ikonki spinaczy widoczne przy końcach linii.

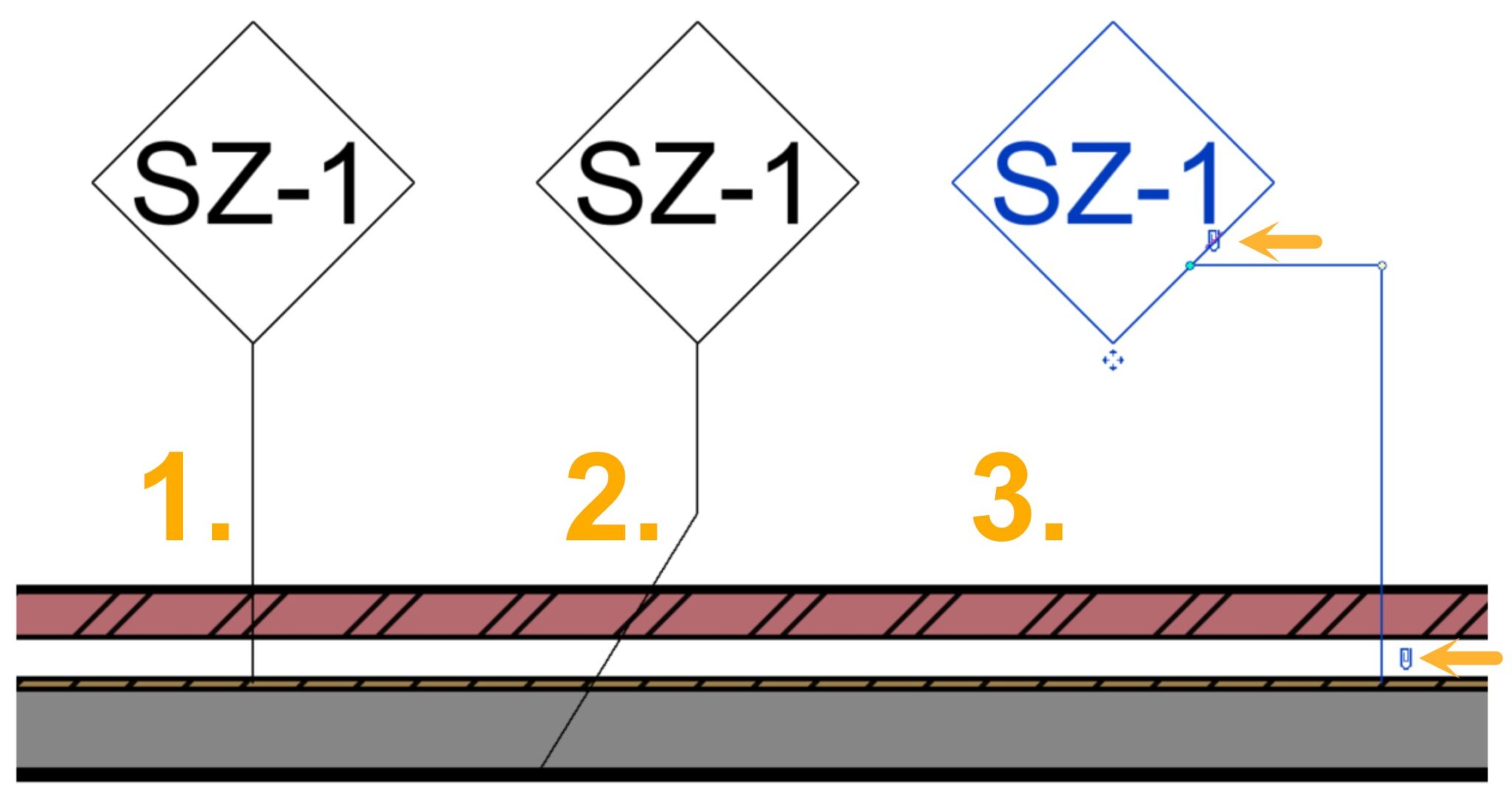

1. Początek i koniec dołączone. 2. Koniec swobodny. 3. Początek swobodny (nowość w wersji 2027). Strzałki wskazują na opisywane wyżej spinacze.

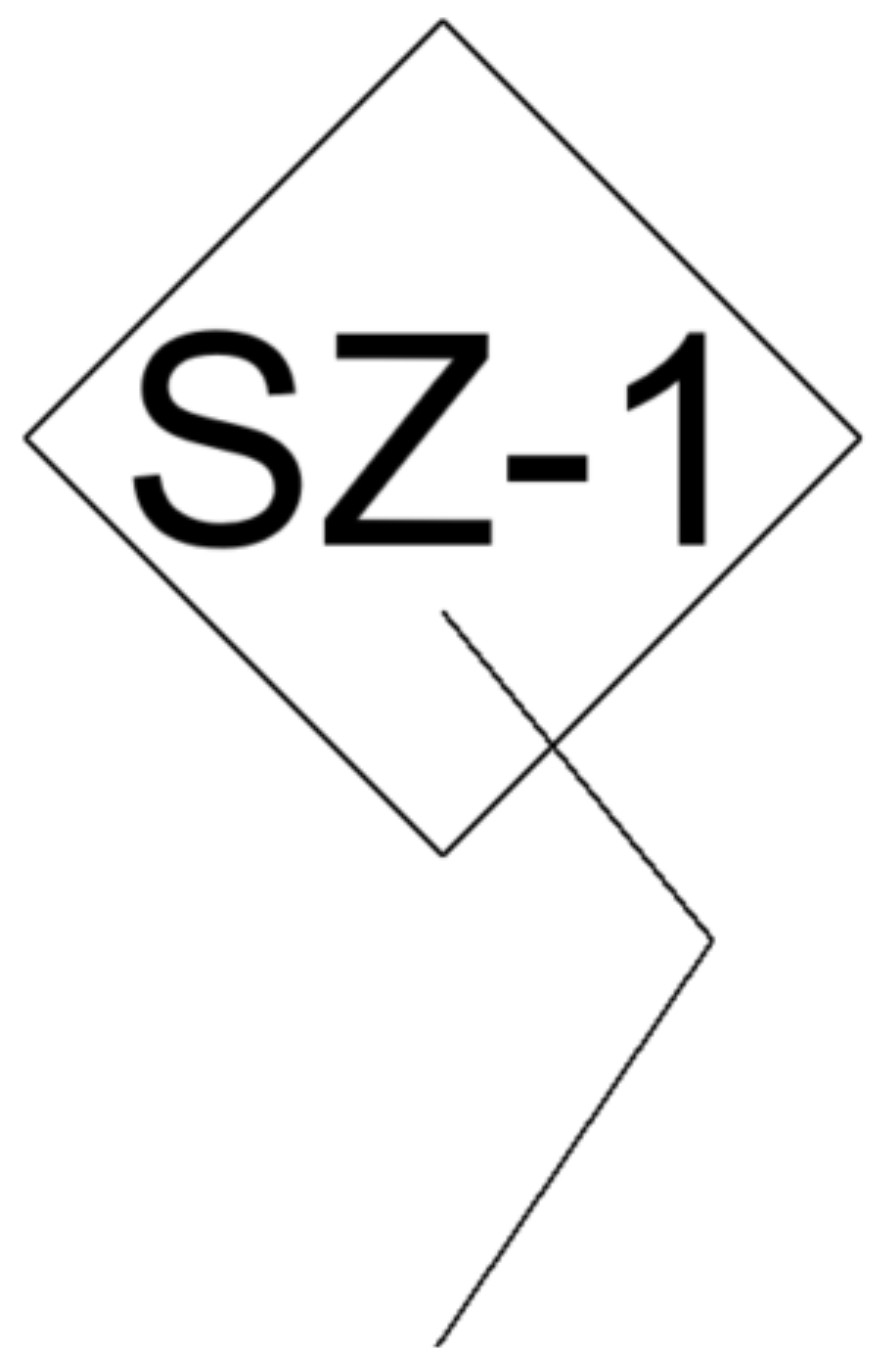

Warto też zauważyć, że w środowisku Edytora Rodzin liniom można włączyć parametr o nazwie Wyklucz z obrysu linii odniesienia. Sprawi to, że początkowa, dołączona pozycja początku linii nie będzie „ślizgać się” po konkretnej linii. W przykładzie po prawej omawiany parametr wyłączono dla wszystkich linii ramki – w wyniku czego koniec linii odniesienia „przeskoczył” do etykiety.

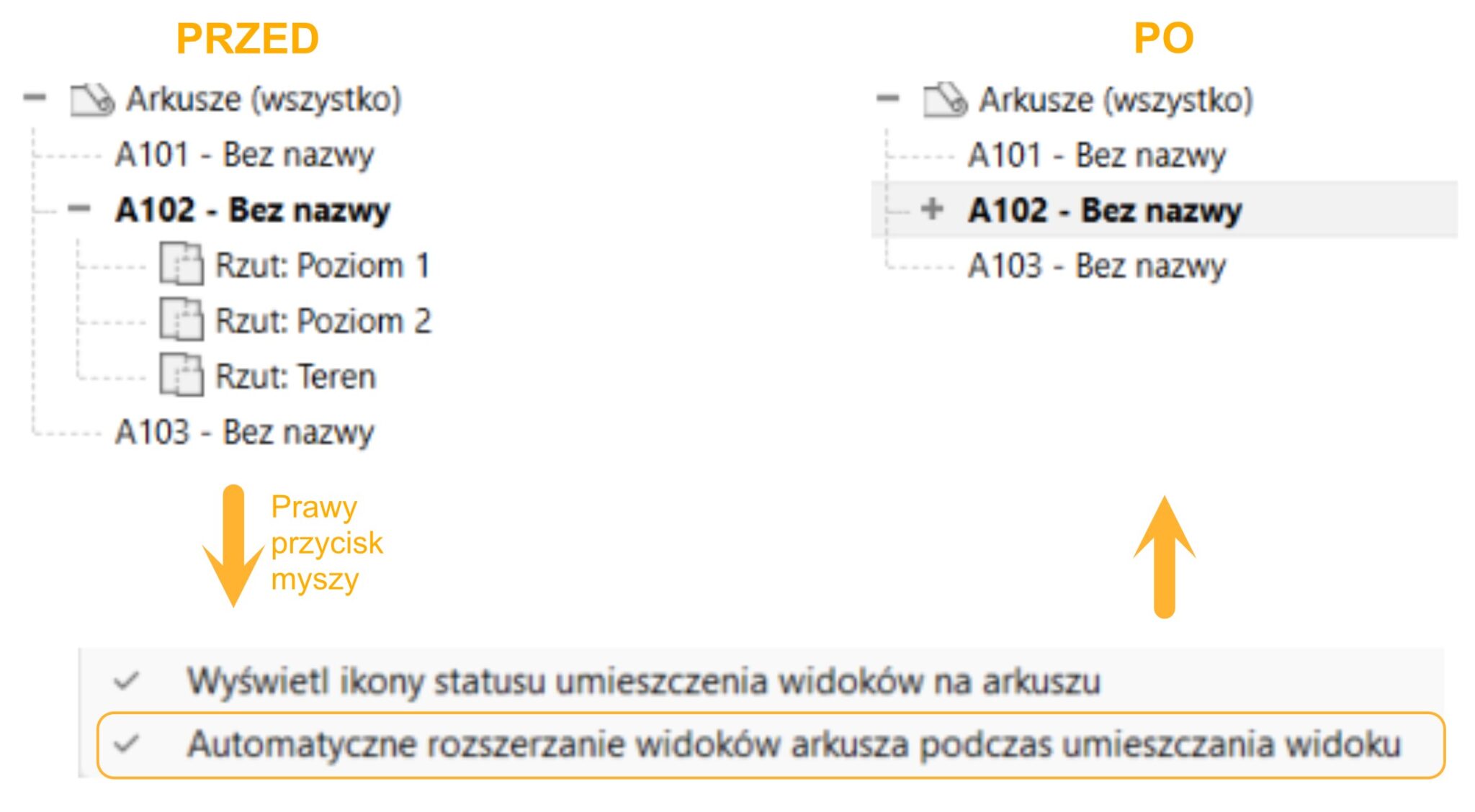

Kolejną ważną nowością jest możliwość wyłączenia automatycznego rozwijania arkuszy drzewka podczas umieszczania widoków. Tę funkcjonalność można uzyskać z menu prawego przycisku myszy po naciśnięciu na węzeł Arkusze.







Ta zmiana, choć drobna, pozwala zwartą, kompaktową formę drzewka w przeglądarce projektu, co jest szczególnie istotne w momencie pracy z wieloma arkuszami.



W nowym Revicie znajdzie się jeszcze wiele innych, pomniejszych zmian, które mogą zainteresować użytkowników z wielu branż. Wśród nich możemy wymienić:

• Umożliwianie kontroli Grubości linii (Line Weights) modeli podłączonych – ustawienie dostępne z okna Nadpisania widoczności/grafiki w zakładce Połącznia Revit. Dostępne są trzy opcje kontroli: „Wg modelu nadrzędnego”, „Wg modelu podłączonego” oraz „Niestandardowe”;
• Możliwość wskazania oznaczenia wielokategoriowego jako domyślnego oznaczenia dla kategorii w oknie Wczytane symbole i oznaczenia;
• Dostępność znaczników przekrojów, elewacji i odwołań do edycji nawet w momencie, gdy aktywnym widokiem modelu jest jeden z Wariantów (Design Options);

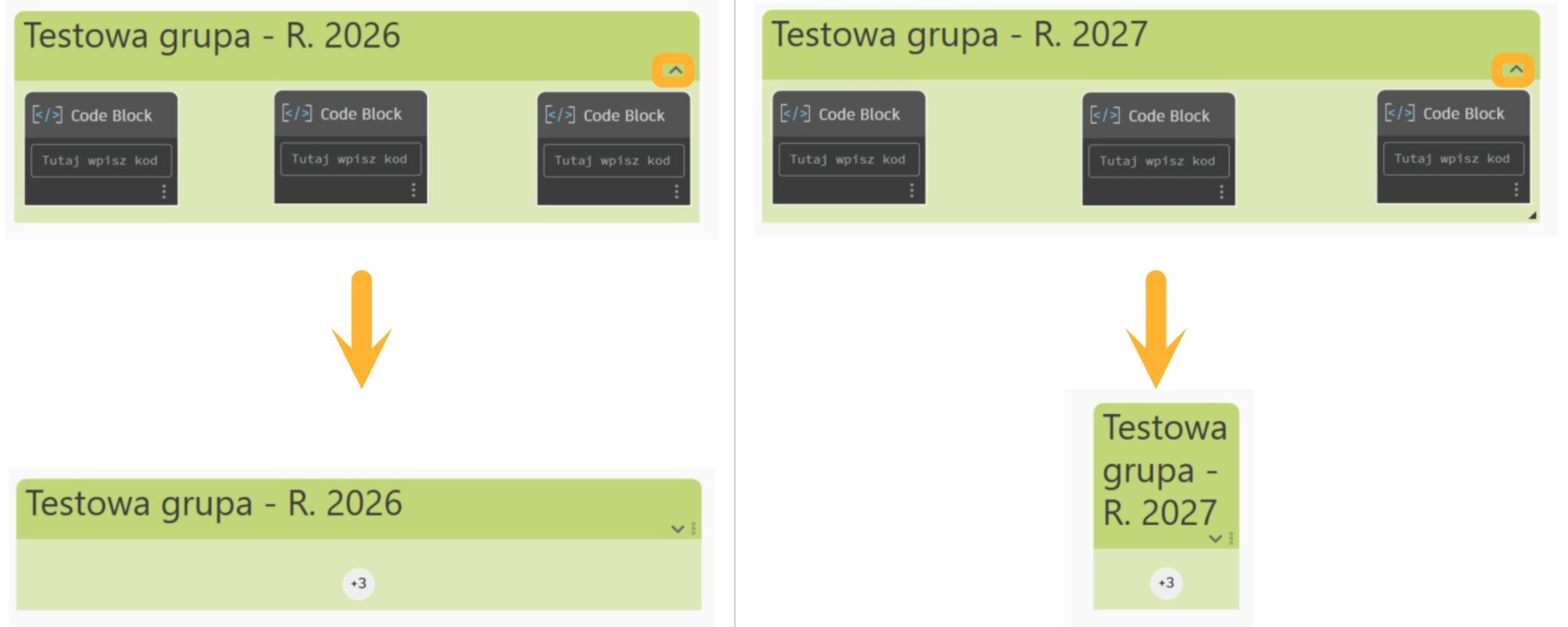

• Nowe zachowanie grup w Dynamo – kiedy użyta zostanie możliwość zminimalizowania grupy (collapse), zmniejsza się ona mniej więcej do rozmiaru jednego węzła, a nie (jak wcześniej) do wielkości warunkowanej rozstawem znajdujących się w niej elementów – tak jak zaprezentowano poniżej.





Architektura

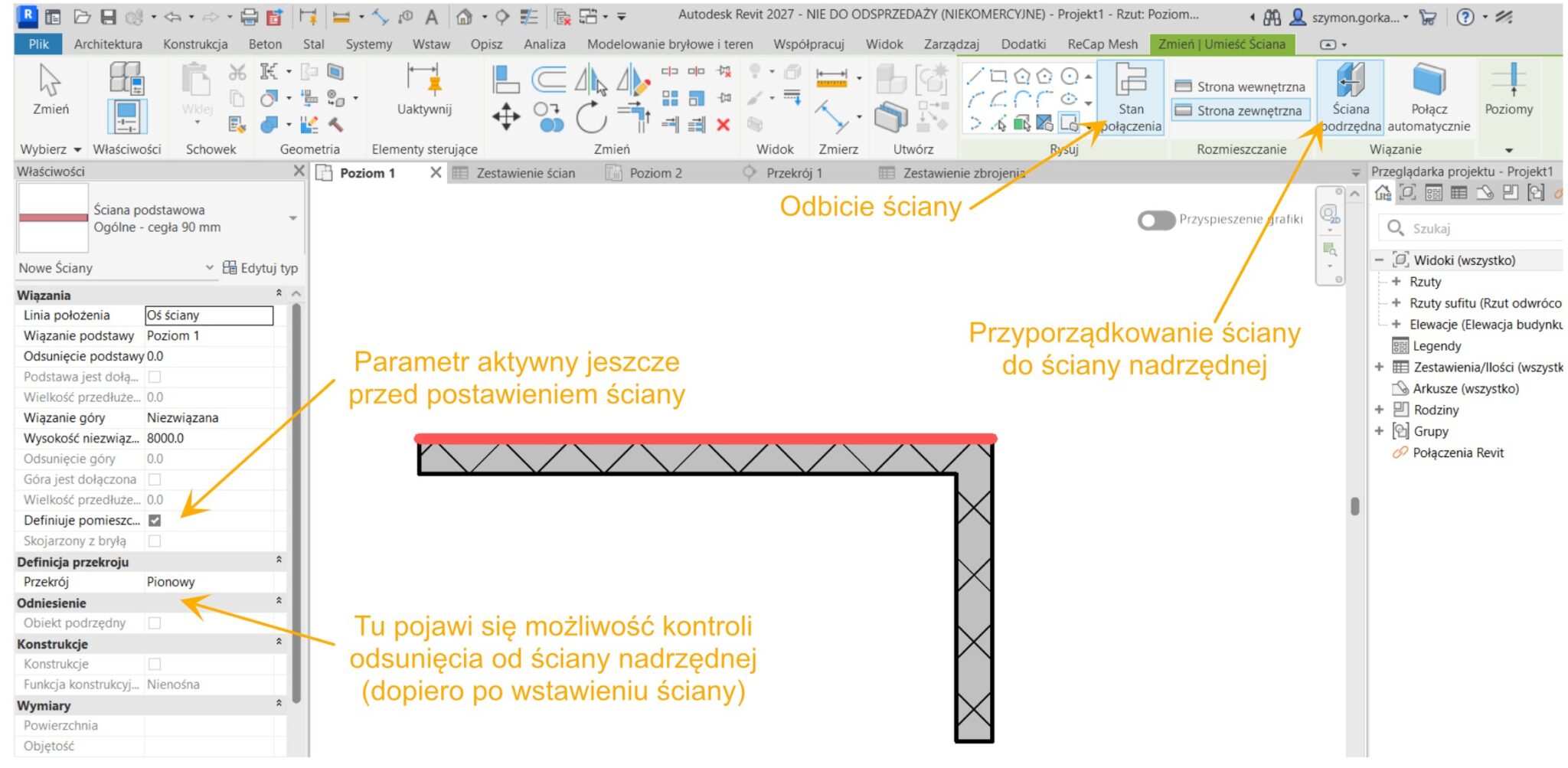

Wśród zmian, które ułatwią codzienną pracę architektom, należy wymienić drobne ulepszenia w stawianiu ścian. Od wersji 2027 ściany wstawione za pomocą metod Umieść wg pomieszczenia lub Umieść wg segmentu podążają za zamianą geometrii ścian nadrzędnych (przesunięcie lub obrót). Tę funkcjonalność można uruchomić klikając polecenie Ściana podrzędna na zakładce kontekstowej Zmień | Umieść Ściana.

Ściany tworzone dwoma powyższymi metodami obecnie mogą być też odbijane lustrzanie przed umieszczeniem ich; w tej samej sytuacji możliwe jest także zaznaczenie lub odznaczenie parametru Definiuje pomieszczenie. To drobne usprawnień eliminuje znaczą liczbę edycji, których do tej pory trzeba było dokonać po wstawieniu obiektów.

Wreszcie, kontynuując temat ścian nadrzędnych i podrzędnych, możliwe jest oddzielenie jednych od drugich – na przykład w zestawieniach lub przy nadpisywaniu grafiki za pomocą filtrów. Odpowiada za to nowododany parametr Obiekt podrzędny typu Tak/Nie. A skoro o nowych parametrach mowa, to zaznaczając ścianę podrzędną w grupie Odniesienie zauważymy parametr Odsunięcie od obiektu nadrzędnego. Nadpisując jego wartość, można kontrolować offset o jaki oddalone są od siebie ściany.

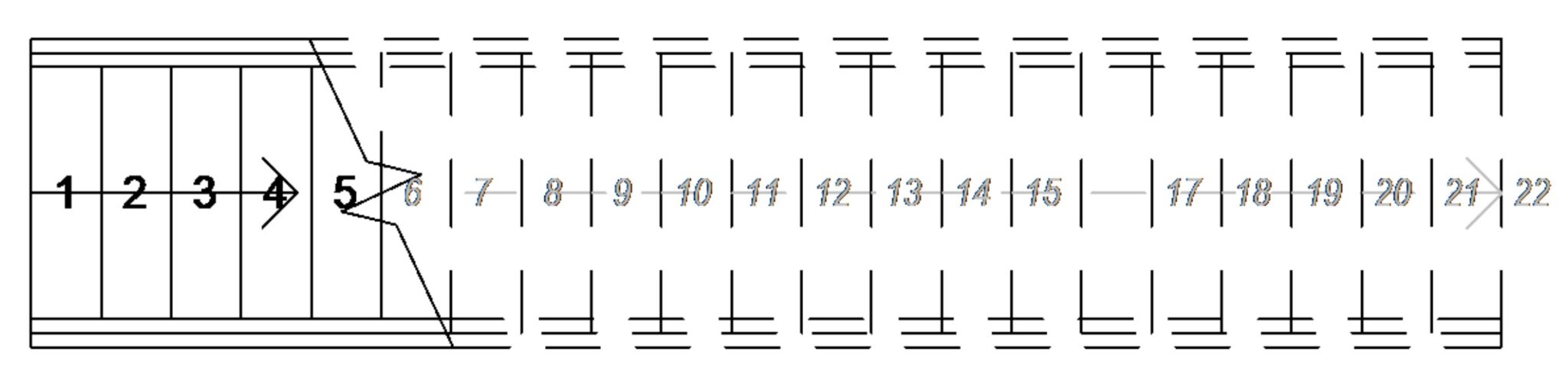

Wśród zmian architektonicznych interesujące są te dotyczące grafiki schodów. W nowej wersji Revita możliwe jest między innymi:

• Osobna kontrola widoczności numerów stopni osobno nad i pod linią cięcia – dostępna z poziomu okna Nadpisania widoczności/grafiki;
• Tworzenie nowych typów Numerów stopni i Ścieżki schodów;
• Wstawianie Numerów stopni i Ścieżki schodów za pomocą polecenia Oznacz wszystkie nieoznaczone;
• Możliwość ustawienia alternatywnej grafiki i tekstu dla Numerów stopni powyżej linii cięcia – dostępne z poziomu edycji typu.



Na sam koniec warto dodać, że do najnowszej wersji Revita twórcy dodali nowy plik przykładowy (sample) – „projekt mieszkaniowy”. Zaprezentowano w nim, oprócz architektury rzecz jasna, użycie Wariantów (Design options).



Konstrukcja

Pomniejsze udogodnienia dla konstruktorów obejmują zmiany w tworzeniu modelu analitycznego, między innymi ulepszone odczytywanie grubości płyt stropowych podczas tworzenia paneli analitycznych oraz automatyczne odczytywanie właściwości przekrojów poprzecznych dla elementów analitycznych opowiadających ramom betonowym.

Interesującą opcją jest możliwość podziału paneli analitycznych – przy czym można je dzielić wzdłuż przebiegu siatek, poziomów oraz elementów analitycznych. Warto zauważyć, że nadane uprzednio obciążenia zostają automatycznie rozdystrybuowane na utworzone w wyniku podziału panele.

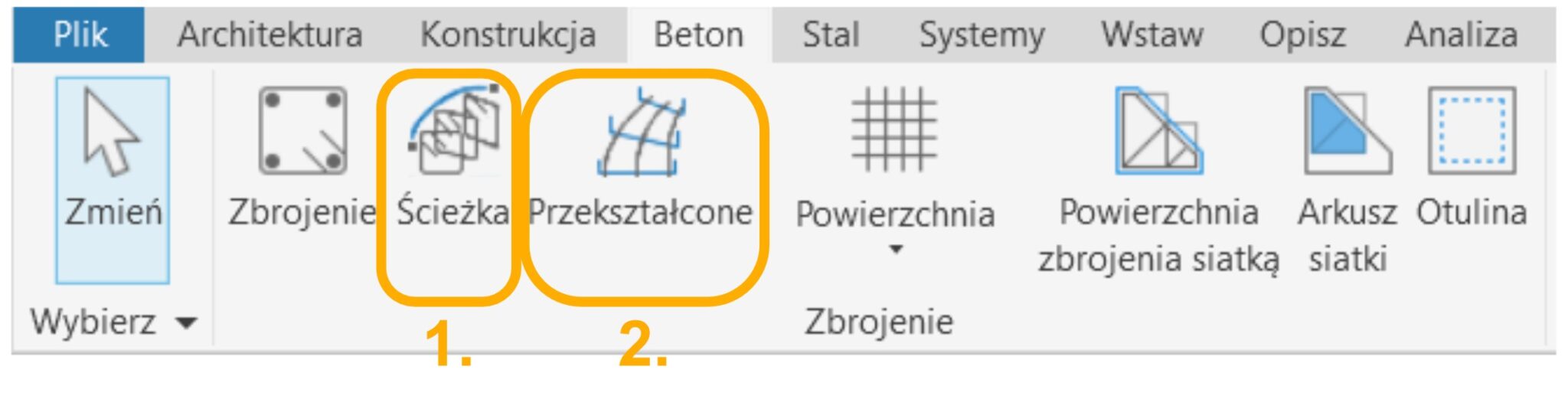

Prawdziwa zmiana dotyczy jednak konstrukcji żelbetowych. Przede wszystkim polecenia dotyczące zbrojeń przeniesiono z zakładki Konstrukcja na nowododaną zakładkę Beton. Dodatkowo usprawniono dodawanie zbrojenia do elementów betonowych: możliwe jest tworzenie zbrojenia wg złożonych kształtów 3D lub dodawania zbrojenia podłużnego wg przebiegu zbrojenia poprzecznego (odpowiednio polecenia Zbrojenie o dowolnym kształcie ze ścieżką – 1 oraz Przekształcone zbrojenie o dowolnym kształcie – 2). Dodano również nowy parametr dla typu pręta – Masa pręta na długość jednostkową, który służy do obliczenia Masy zbrojenia, co z kolei można wykorzystać chociażby w zestawieniach.





Chyba najciekawszą z opcji dodanych dla zbrojenia jest możliwość uzyskania zmiennego rozkładu. W przykładach poniżej wykorzystano tę opcję do zagęszczenia strzemion przy krańcach belki żelbetowej.

W ramach Odstępów niestandardowych można stworzyć formułę rozkładu zbrojenia używając kombinacji liczb bezwzględnych lub wartości procentowych. Dozwolone używanie jest operatorów „x” oraz „@” – przykładowo: 3×100 – 3 odstępy po 100 jednostek lub 1000@100 – całkowita długość rozkładu 1000 jednostek podzielona na odstępy po 100 jednostek. Z kolei zastosowanie znaku „?” wprowadza wartość zmienną.

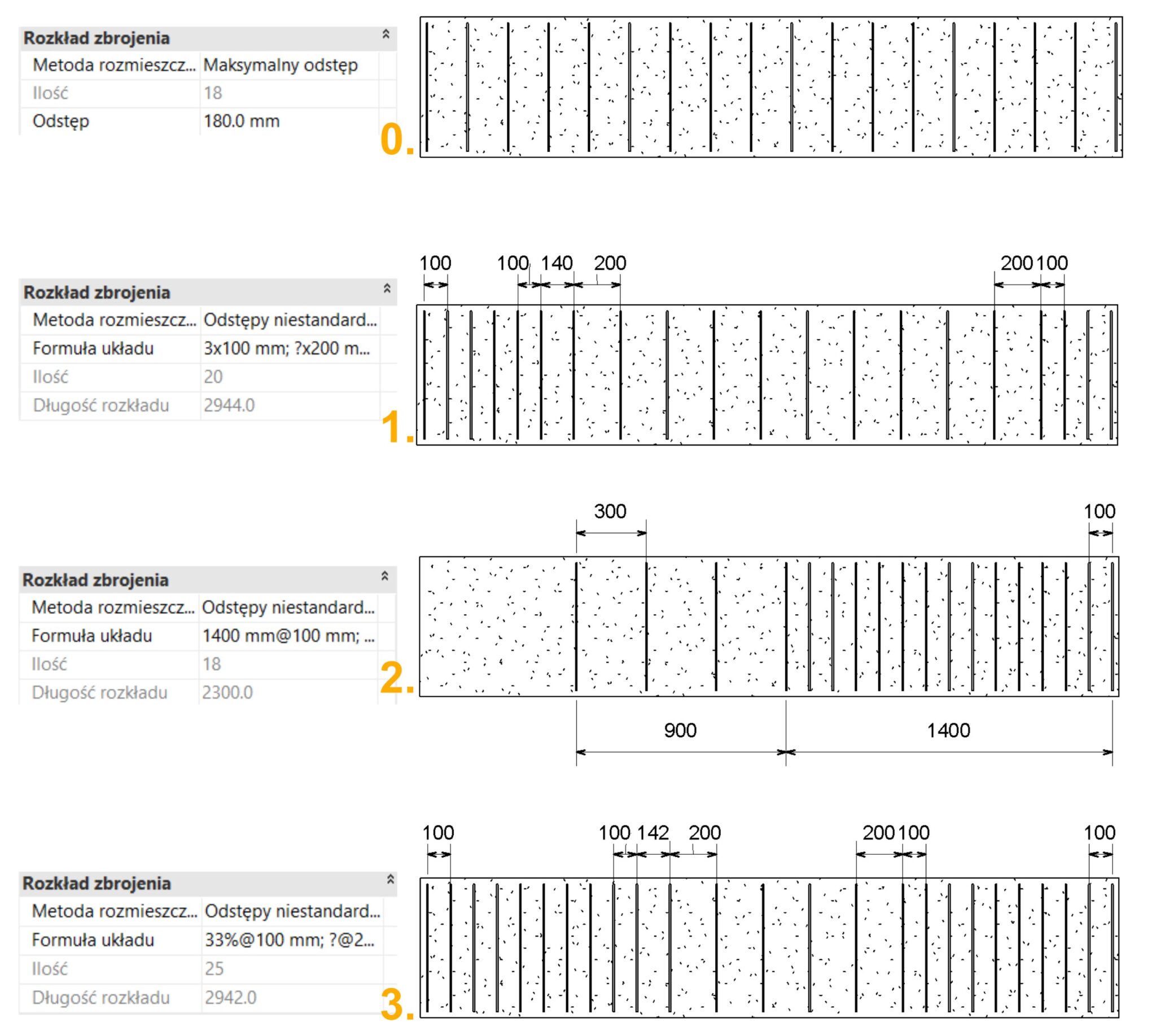

0.Sytuacja wejściowa – belka żelbetowa (dł. 3000 j.) w widoku bocznym;

1. Formuła 3×100; ?x200; 5×100 – 3 odstępy po 100 j. na jednym końcu, 5 odstępów po 100 j. na drugim. Pozostałe miejsce wypełnione odstępami po 200 j. Ponieważ długość belki nie dzieli się czysto na podane odległości jeden z odstępów otrzymał wartość wynikową (140 j.);

2.1400@100; 900@300 – na długości 1400 j. wprowadzono odstępy co 100 j., a na długości 900 j. wprowadzono odstępy co 300 j. Ponieważ belka jest dłuższa niż suma podanych odstępów, program sam skrócił zestaw zbrojenia, mimo że w sytuacji wejściowej zbrojenie było od jednego końca belki do drugiego.

3.33%@100; ?@200; 33%@100 – na 33% odległości belek od krańców odległości między zbrojeniem mają wynosić 100 j., a na pozostałym odcinku 200 j. Ponownie program musiał utworzyć jeden odstęp o wartości wynikowej (142 j.), aby dopasować rozkład do długości belki.





Instalacje

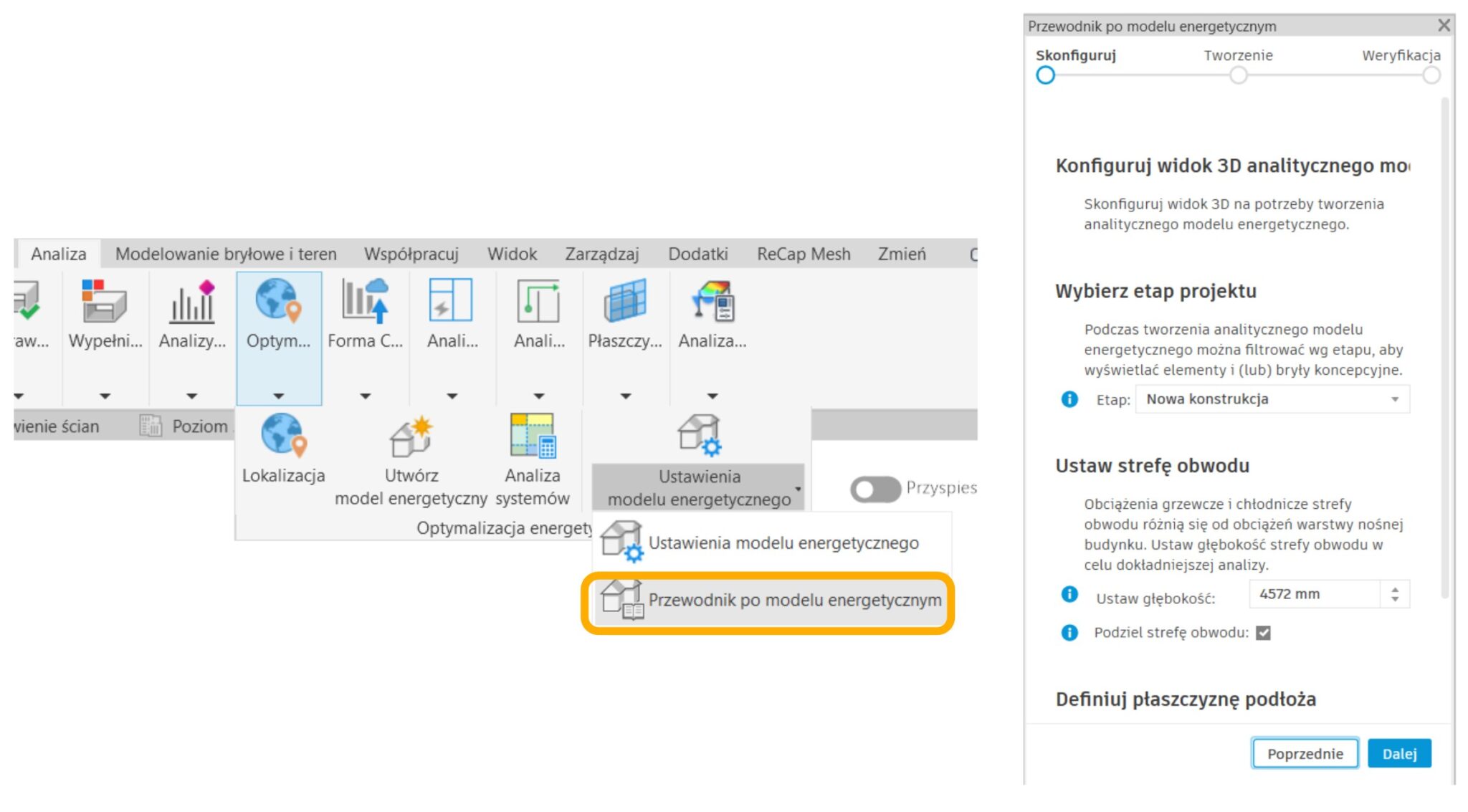

Wśród zamian dotyczących instalacji należy zwrócić uwagę na ułatwienia w tworzeniu modelu energetycznego. Okno dialogowe Ustawienia energii zostało zmodernizowane i maksymalnie uproszczone. Dodano również Przewodnik po modelu energetycznym. Przewodnik krok po kroku przeprowadza przez proces prawidłowego utworzenia modelu energetycznego.

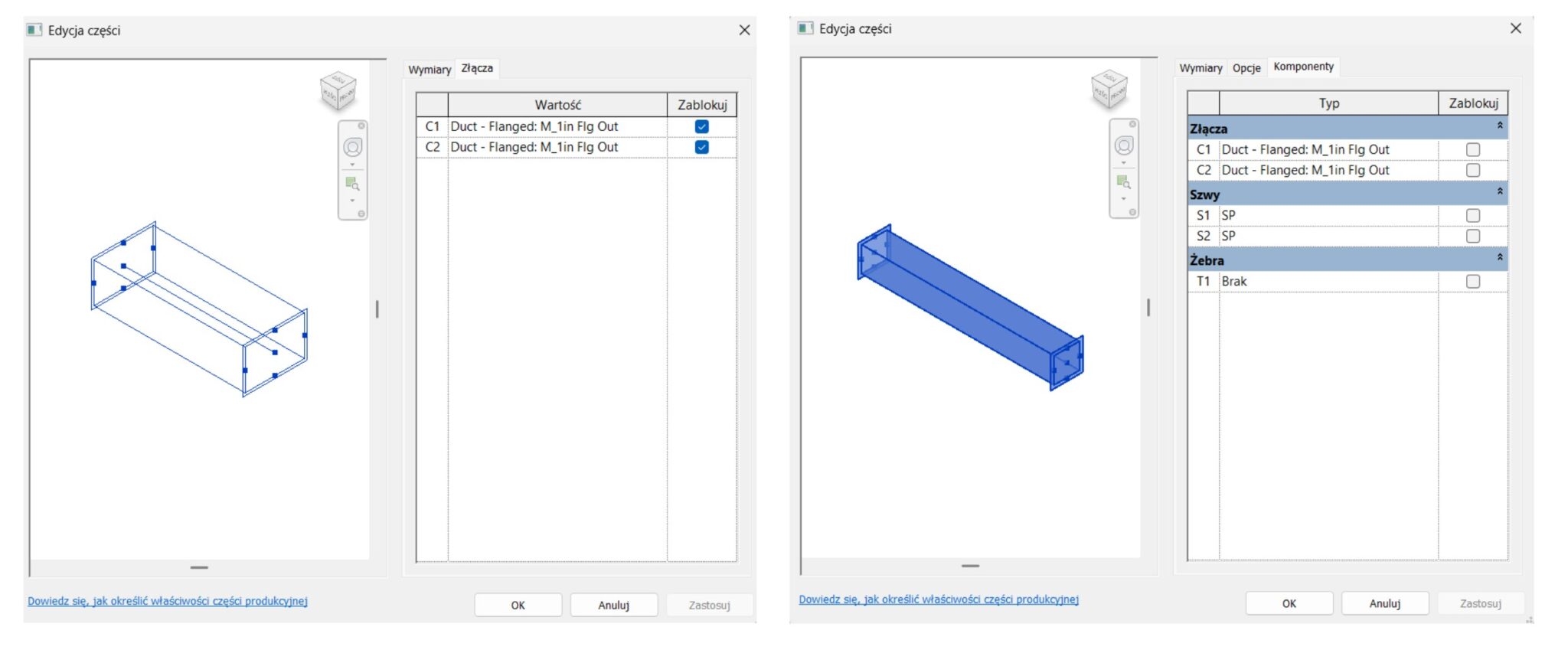

Na uwagę zasługują także zmiany w Częściach produkcyjnych MEP. W nowym Revicie, po zaznaczeniu wymodelowanej części i wybraniu w zakładce kontekstowej polecenia Edycja części, można dodawać w niej akcesoria (np. żebra) do części. Części produkcyjne otrzymały także nowe parametry wbudowane, takie jak Waga materiału, Waga kanału, Objętość i inne.





Technikalia i grafika

Rzecz jasna wiele pracy nad wersją 2027 zostało włożone w elementy niewidoczne na pierwszy rzut oka, ale wpływające na codzienną pracę. Są to między innymi:

• całkowita rezygnacja z paska opcji (wszystkie opcje zostały przeniesione na zakładkę kontekstową lub Paletę właściwości);
• ulepszenia trybu Przyspieszenie grafiki (lepsza wydajność dla przy użyciu przeźroczystości, półcieni, plików podłączonych czy przy zastosowaniu Pola wyboru / Section Box)
• zwiększona responsywność dla narzędzi do nawigacji typu Space Mouse.



Co dalej?

Każdy, kto jest zainteresowany dalszym rozwojem Revita, może osobiście sprawdzić prawdopodobne kierunki innowacji tego programu. Służą do tego „mapy drogowe” Autodesku, dostępne pod linkiem: https://www.autodesk.com/blogs/aec/roadmap/







Szymon Górka
App Eng AECO
Man and Machine Software
