Ucinanie w pozornym przycięciu. Jak to robić?

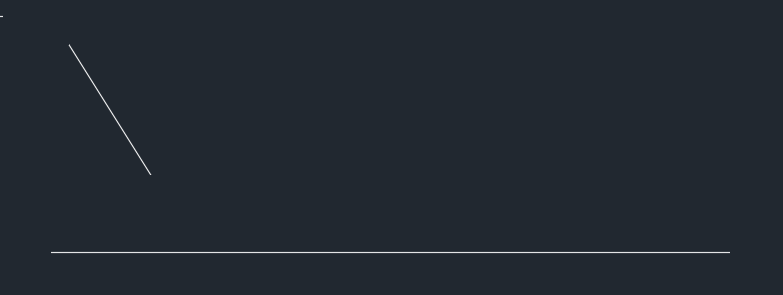

AutoCAD może ucinać linie do punktów w których przecinają się osie linii ale nie same linie. Chodzi tu o sytuację jak na poniższej ilustracji:

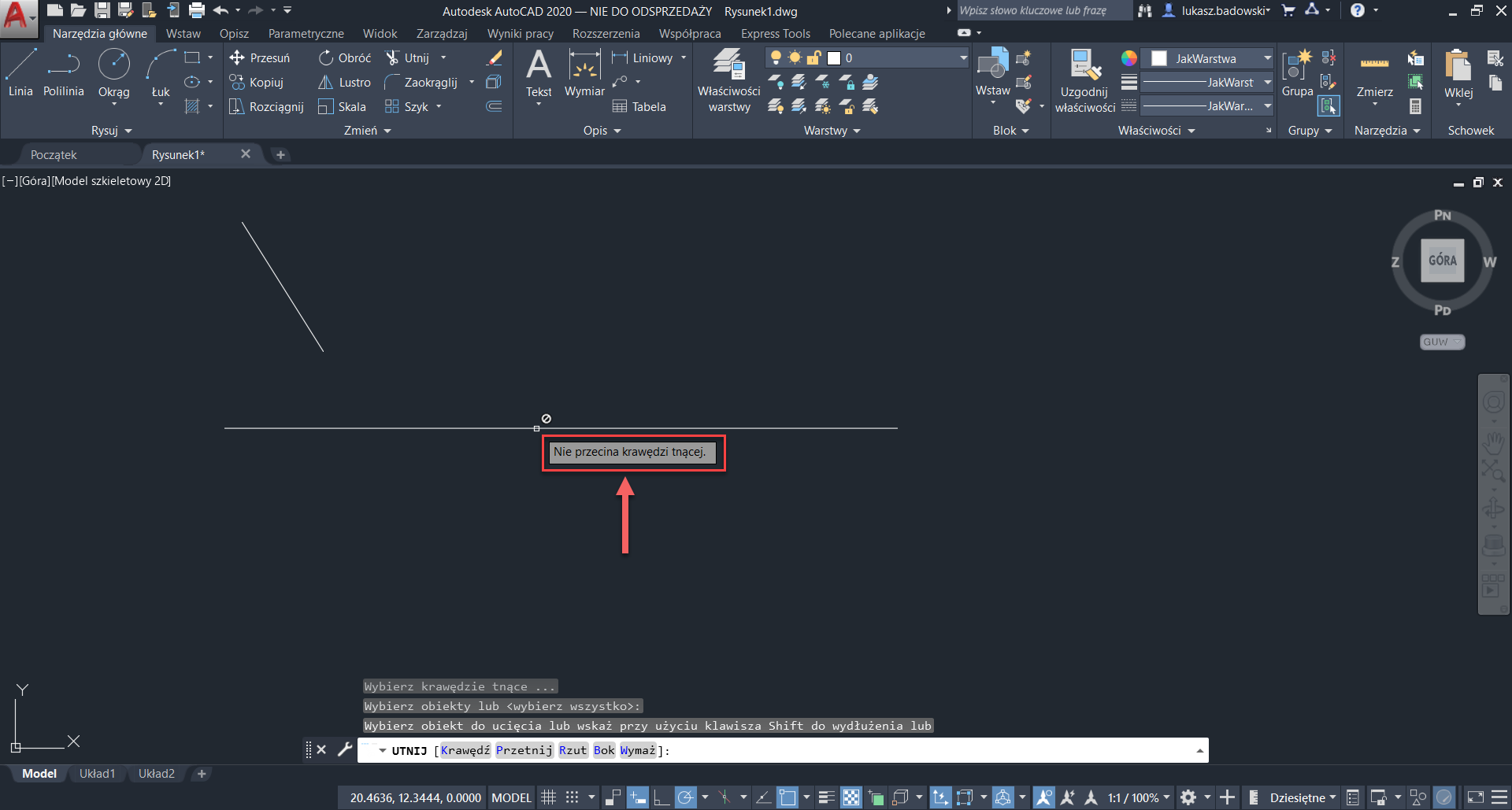

Domyślnie jeżeli chcielibyśmy dokonać ucięcia poziomej linii za pomocą polecenia Utnij  bez wyboru żadnych dodatkowych opcji to otrzymamy komunikat, że nie ma ona przecięcia z krawędzią tnącą.

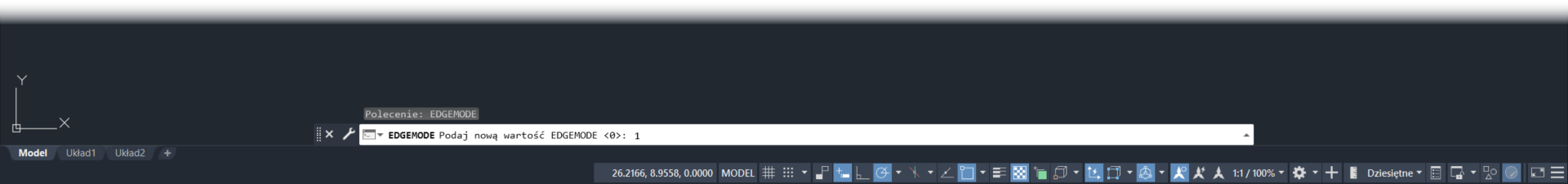

W takim przypadku należy opuścić polecenie Utnij i zmienić wartości zmiennej systemowej EDGEMODE na 1

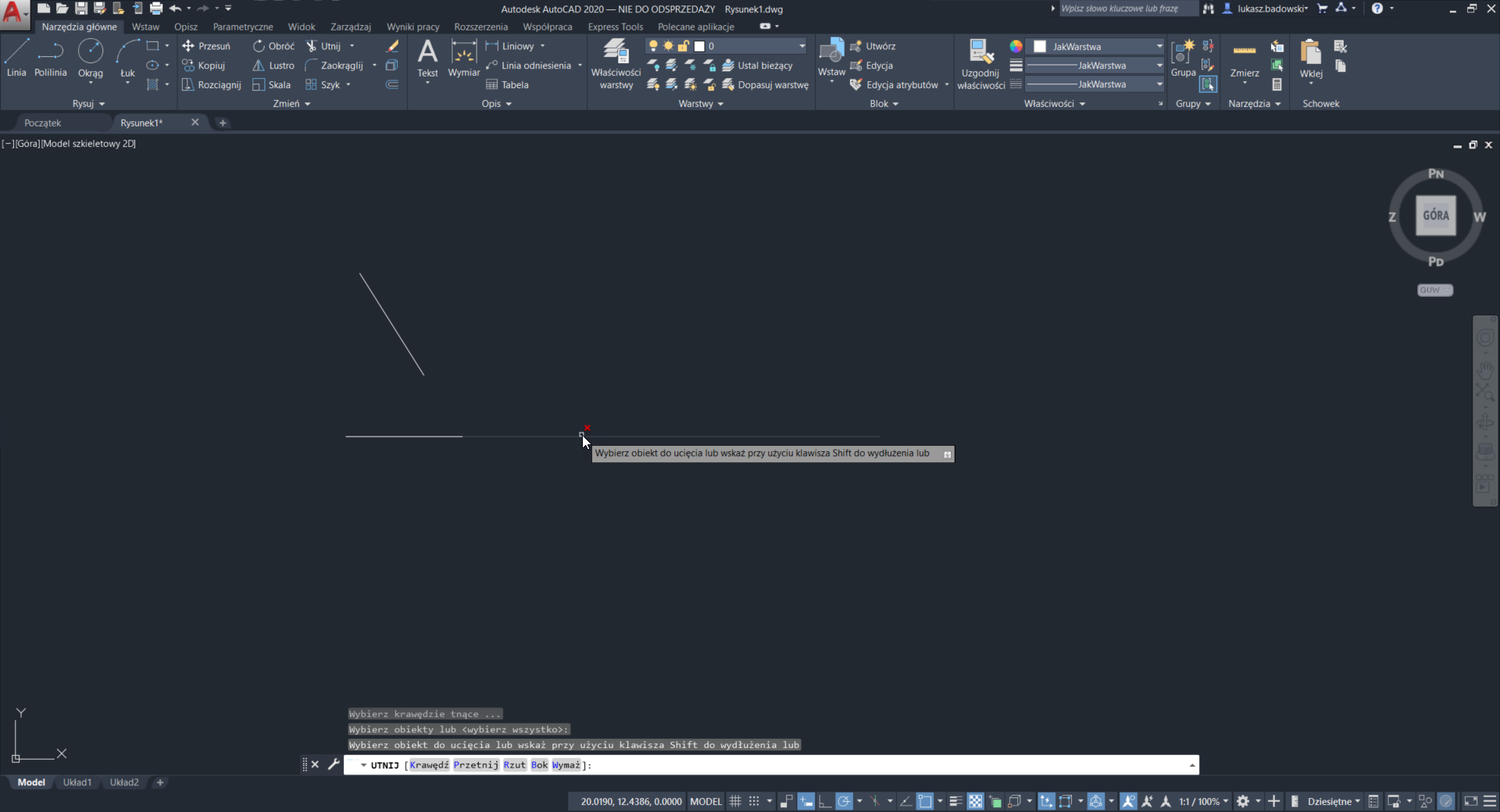

a następnie ponownie uruchomić polecenie Utnij. Jak widać na poniższej ilustracji program wyświetla podgląd ucięcia pomimo braku przecinania się linii.

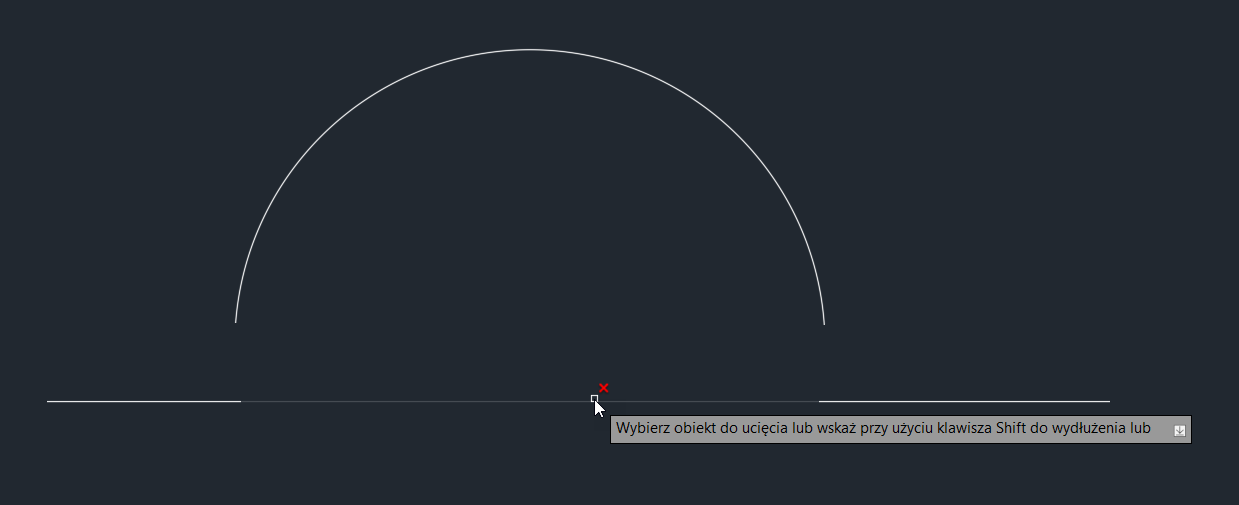

Taki sposób ucinania będzie również działał np. w przypadku łuków:
