Autodesk Inventor 2019 – Nowe narzędzie do otworów
Wraz z najnowszą wersją 2019 Inventora zostało wprowadzonych do programu kilka zmian.
Między innymi przeprojektowano narzędzie do wprowadzania otworów.
Sama zasada działania nie uległa drastycznym zmianom, natomiast wygląd okna i rozmieszczenie elementów przeszło gruntowny facelifting. Dodatkowo mamy teraz możliwość tworzenia i edycji szkicu bezpośrednio w oknie narzędzia Otwór. Okno narzędzia możemy również przeciągnąć i przypiąć do przeglądarki dokumentu, dzięki czemu nie będzie nam przeszkadzało w obszarze roboczym.

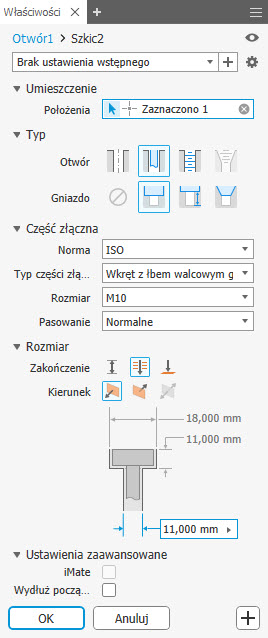

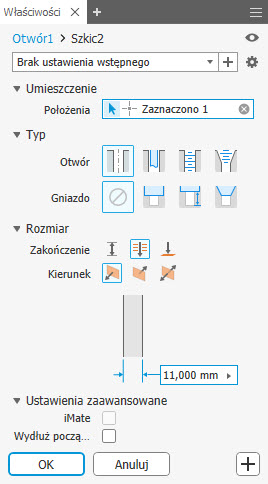

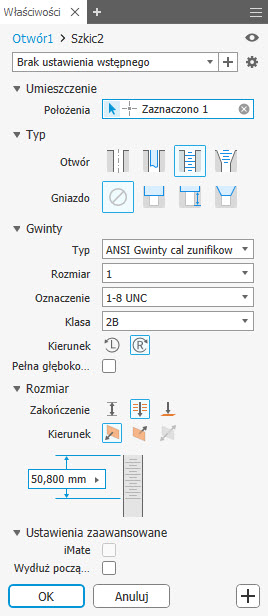

Narzędzie w nowej odsłonie prezentuje się w następujący sposób:
Jak możemy zauważyć na powyższych ilustracjach, w zależności od wybranej opcji, okno zostało podzielone na poszczególne sekcje:
- Umieszczenie
- Typ otworu
- Część złączna
- Rozmiar

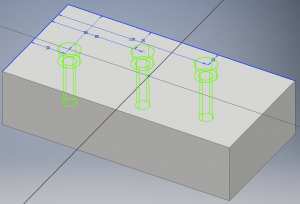

Narzędzie do otworów tworzy automatycznie szkic dla danej konfiguracji.

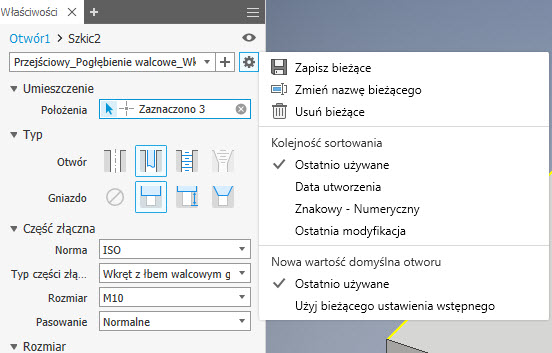

Utworzone przez nas konfiguracje możemy zapisywać, edytować i sortować w oknie wyboru.
