Z AutoCAD-a do Inventor-a – podkład DWG
Inventor posiada funkcję importu plików DWG pochodzących z AutoCAD-a zachowując stałe połączenie z tymi plikami.
Oznacza to, że późniejsza edycja pliku DWG w AutoCAD-zie wpłynie również na geometrię 3D w Inventorze.

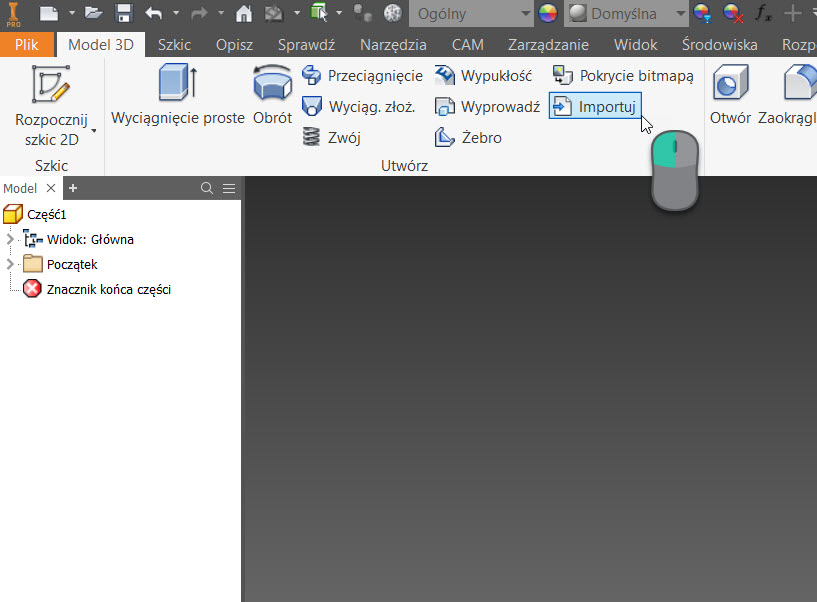

Aby wczytać plik DWG do Inventor-a będąc w edycji części należy na panelu Utwórz wybrać polecenie Importuj.

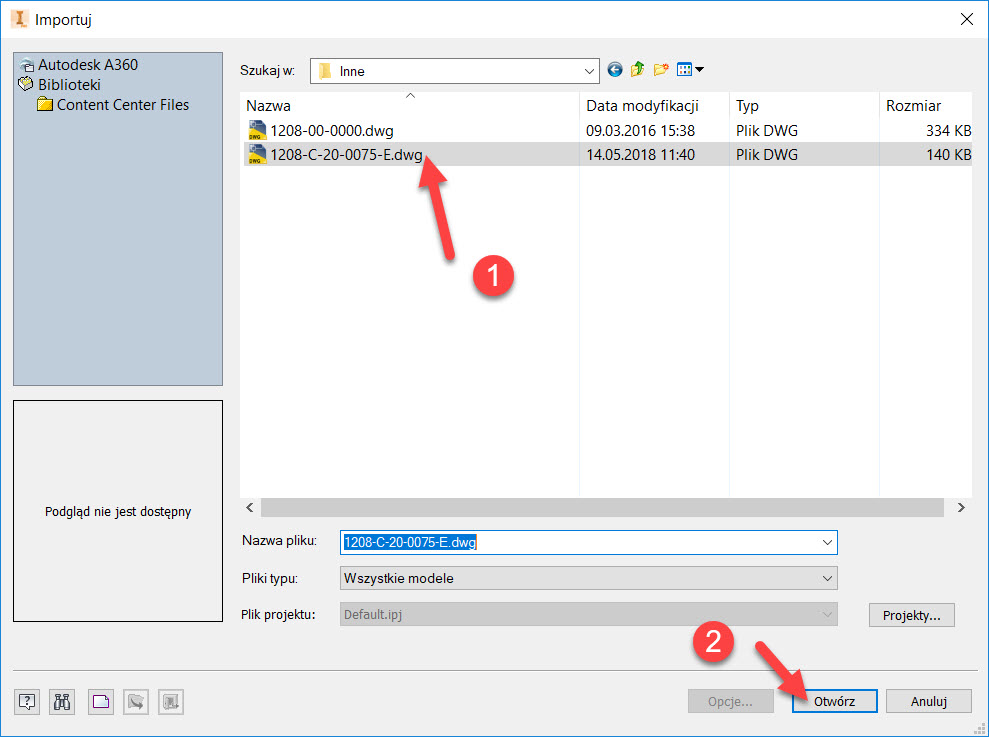

W nowo otwartym oknie należy wskazać plik DWG a następnie wybrać polecenie Otwórz.

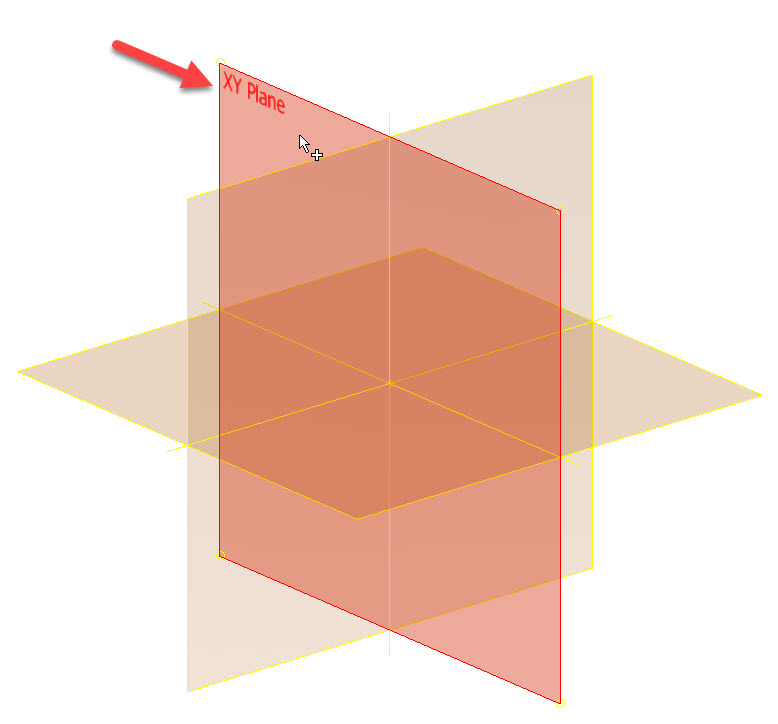

W kolejnym kroku konieczne jest wskazanie płaszczyzny na której ma się znaleźć geometria pochodząca z pliku DWG.

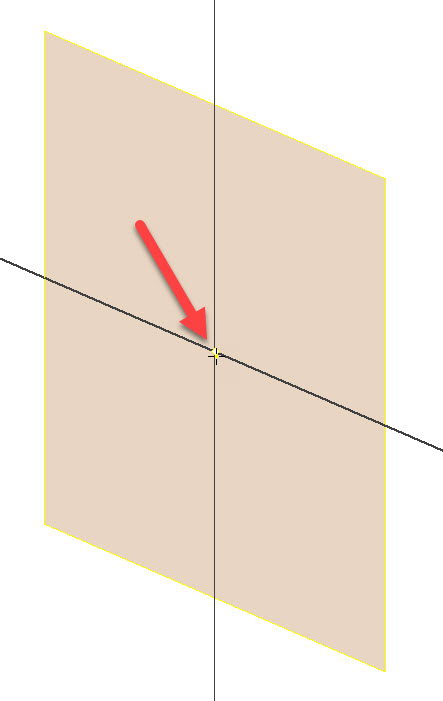

Następnie trzeba wskazać punkt do którego zostanie przypięty początek układu współrzędnych z importowanego pliku, w tym przypadku wskazany zostaje początek układu współrzędnych pliku IPT.

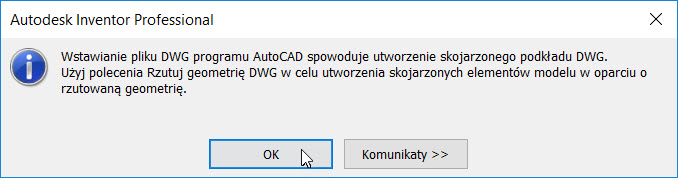

Pojawia się komunikat informujący o tym, że plik DWG zostanie skojarzony z plikiem IPT Inventor-a i aby skorzystać z geometrii DWG należy dokonać jej rzutowania za pomocą specjalnego polecenia.

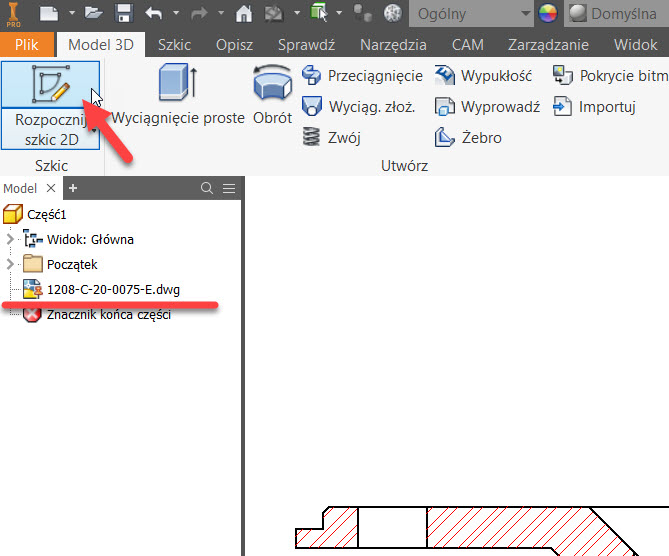

Plik DWG trafia do przeglądarki Inventor-a i można go teraz wykorzystać do utworzenia modelu 3D. Aby to zrobić należy uruchomić polecenie Rozpocznij szkic 2D.

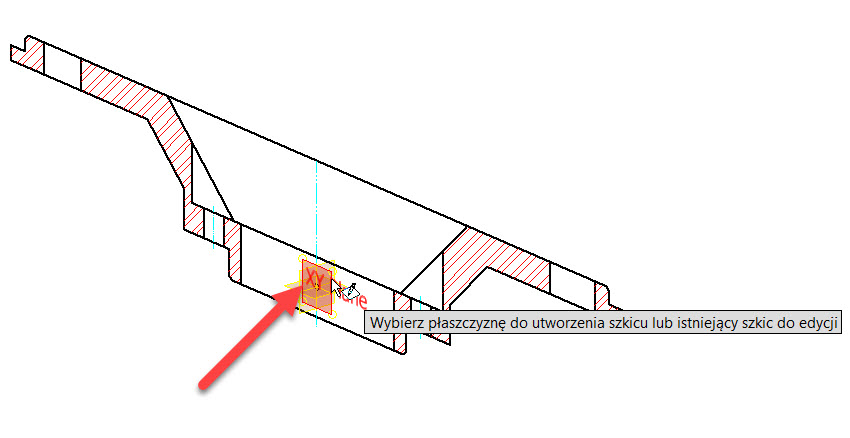

Konieczne będzie wskazanie tej samej lub równoległej płaszczyzny do tej która była wskazana podczas importowania geometrii DWG.

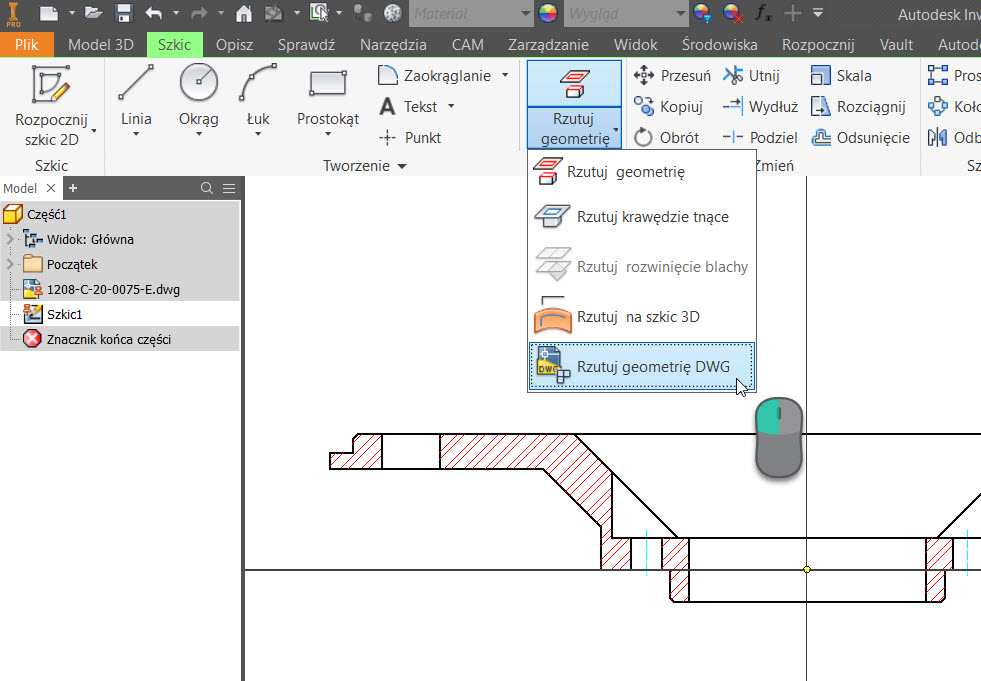

W zakładce Szkic na wstążce należy wybrać polecenie Rzutuj geometrię DWG a następnie trzeba wskazać linie które mają zostać przerzutowane.

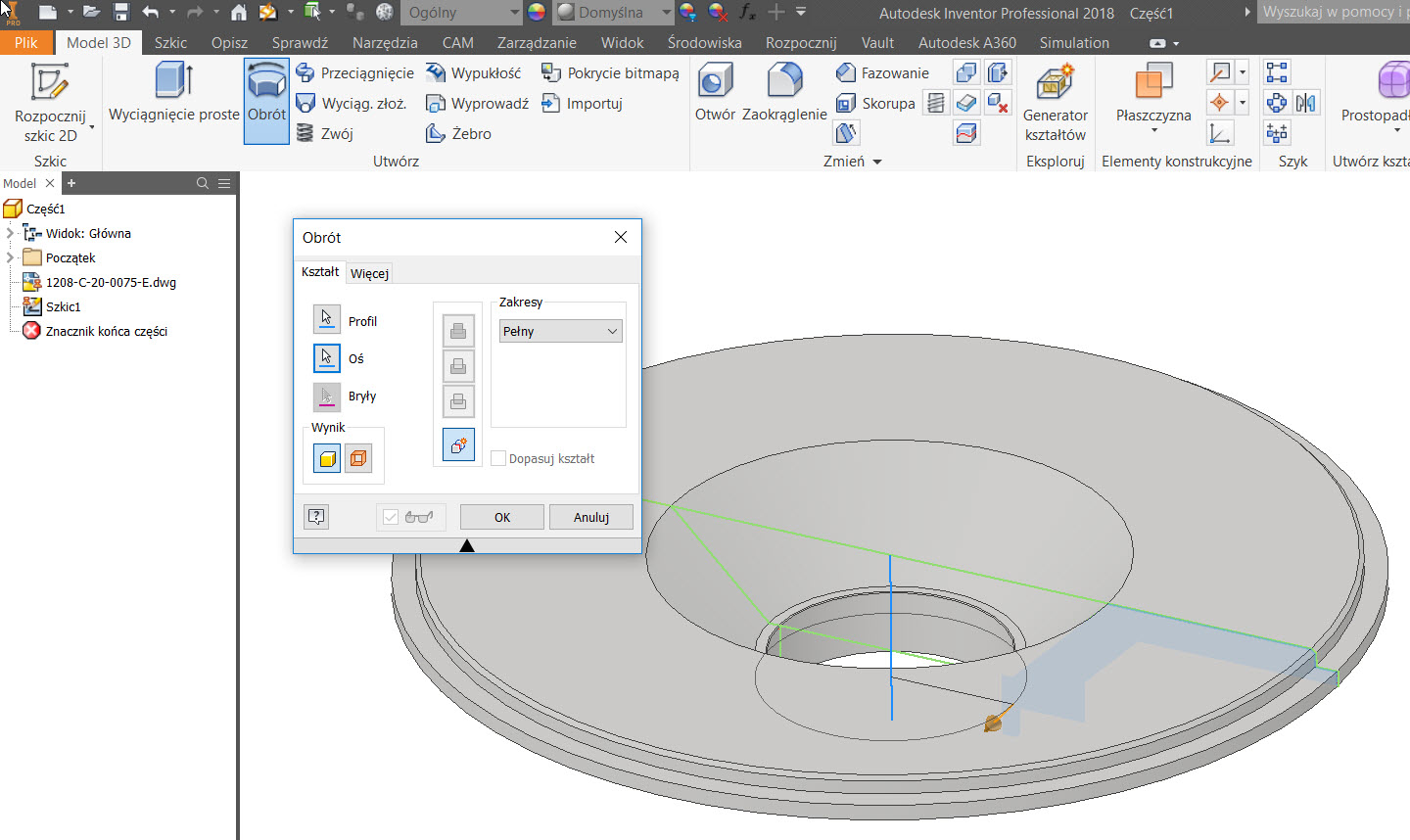

Przerzutowaną geometrię można traktować jak szkic Inventor-a, dlatego możliwe jest np. wyciągnięcie obrotowe.

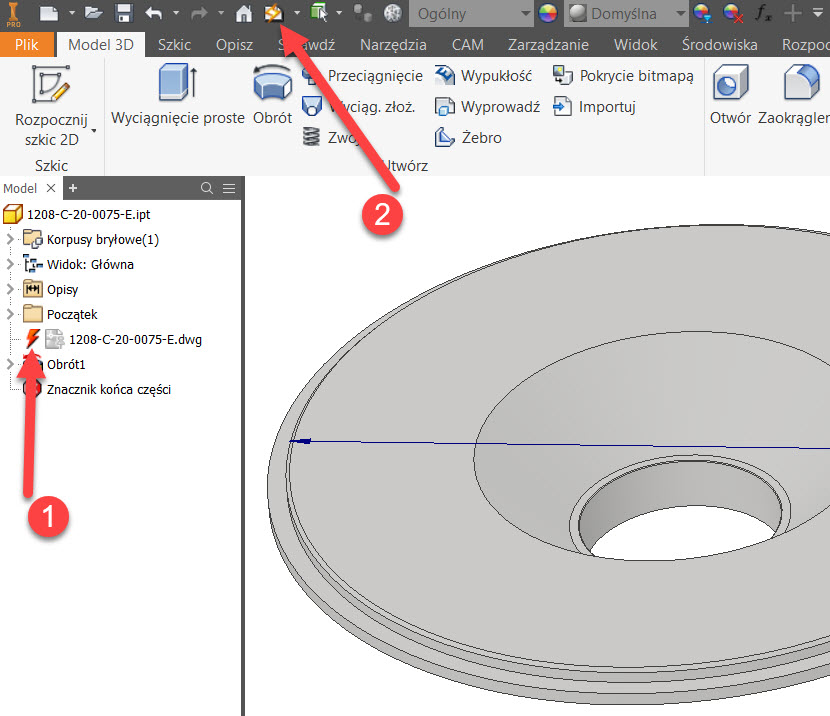

Jeżeli geometria w pliku DWG zostanie zmodyfikowana np. za pomocą AutoCAD-a to Inventor w przeglądarce wyświetli informację o konieczności aktualizacji (1) i będzie możliwe jej dokonanie z poziomu ikony (2) znajdującej się na pasku szybkiego uruchamiania.
