Przypisanie określonej wartości dla parametru Dziedzina w widokach Revit ma spory wpływ na sposób przedstawienia elementów w widoku. Przypomnijmy:
- Kiedy parametr Dziedzina jest ustawiony jako Architektoniczna, wszystkie kategorie elementów są widoczne w widoku, bez względu na powiązanie branżowe. Zakres widoku i położenie linii cięcia kontrolują wyświetlanie większości elementów w widoku ale z wyjątkami.
- Kiedy parametr Dziedzina jest ustawiony jako Konstrukcje, wszystkie kategorie elementów są widoczne w widoku, bez względu na powiązanie branżowe – ale ściany niekonstrukcyjne są ukrywane. Odpowiednio zmienia się też ukrywanie linii niewidocznych, zgodnie z ustawieniem parametru Pokaż ukryte linie.
- Kiedy parametr Dziedzina jest ustawiony jako Mechaniczne, Hydraulika lub Elektryczne, nieco upraszczając, elementy z kategorii mechanicznych, orurowania i elektrycznych są wyświetlane w widoku zgodnie z ustawieniami w oknie Style obiektów. Wszystkie pozostałe kategorie są wyświetlane jako półcień. Ukrywanie linii oparte jest na ustawieniu parametru Pokaż ukryte linie oraz na dodatkowych ustawieniach w panelu Ukryte linie okien dialogowych Ustawienia mechaniczne i Ustawienia elektryczne. Dla elementów z innych kategorii linie ukryte nie są wyświetlane. Oznaczenia widoków na rzutach są widoczne tylko, jeśli są związane z odwołaniami, przekrojami i elewacjami o pasujących branżach.
- Kiedy parametr Dziedzina jest ustawiony jako Koordynacja, wszystkie kategorie elementów są widoczne w widoku, bez względu na powiązanie branżowe. Wszystkie oznaczenia widoków na rzutach są widoczne, niezależnie od powiązania branżowego ich widoków. Jeśli parametr Pokaż ukryte linie jest ustawiony na Wg kategorii automatyczne linie niewidoczne nie są wyświetlane. Zakres widoku i położenie linii cięcia kontrolują wyświetlanie większości elementów w widoku ale z wyjątkami, dotyczącymi obiektów mechanicznych, orurowania i elektrycznych.
Ustawienie „Dziedzina” dla nowych widoków domowych 3D w Autodesk Revit
Polecenie
(Domyślny widok 3D) w Revit poszukuje wśród wszystkich widoków projektu widoku o nazwie {3D}. Jeśli taki znajdzie, otwiera go. Jeśli nie znajdzie, następuje automatyczne wygenerowanie nowego widoku o takiej właśnie nazwie.
Na pewno znacie ten scenariusz: w projekcie Revit nie istnieje widok 3D o nazwie {3D}. Klikamy polecenie Domyślny widok 3D i dostajemy nowy widok, skojarzony z określoną tzw. Dziedziną (Discipline) widoku. Skąd to ustawienie?

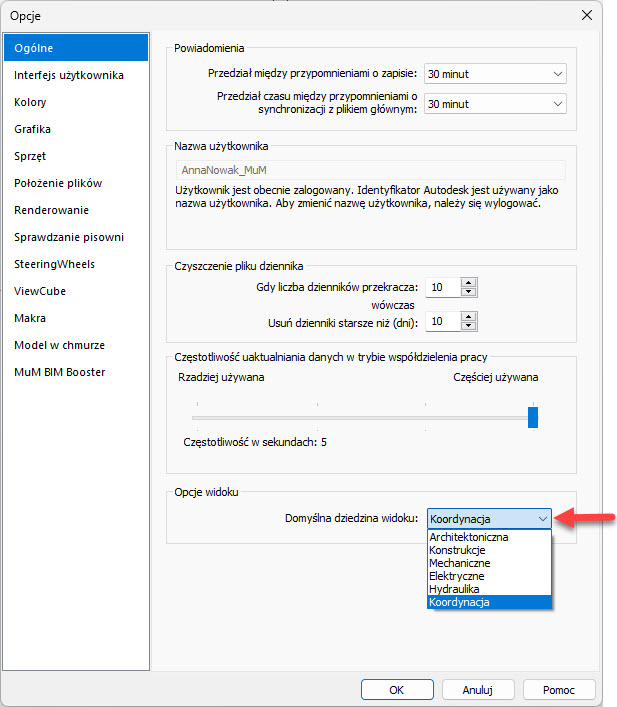

Źródło tego zachowania znajdziemy w oknie dialogowym Opcje w Revit. W zakładce Ogólne, w sekcji Opcje widoku można wybrać z listy dziedzinę dla widoku (nowo zainstalowany Revit posiada zazwyczaj ustawienie Koordynacja).

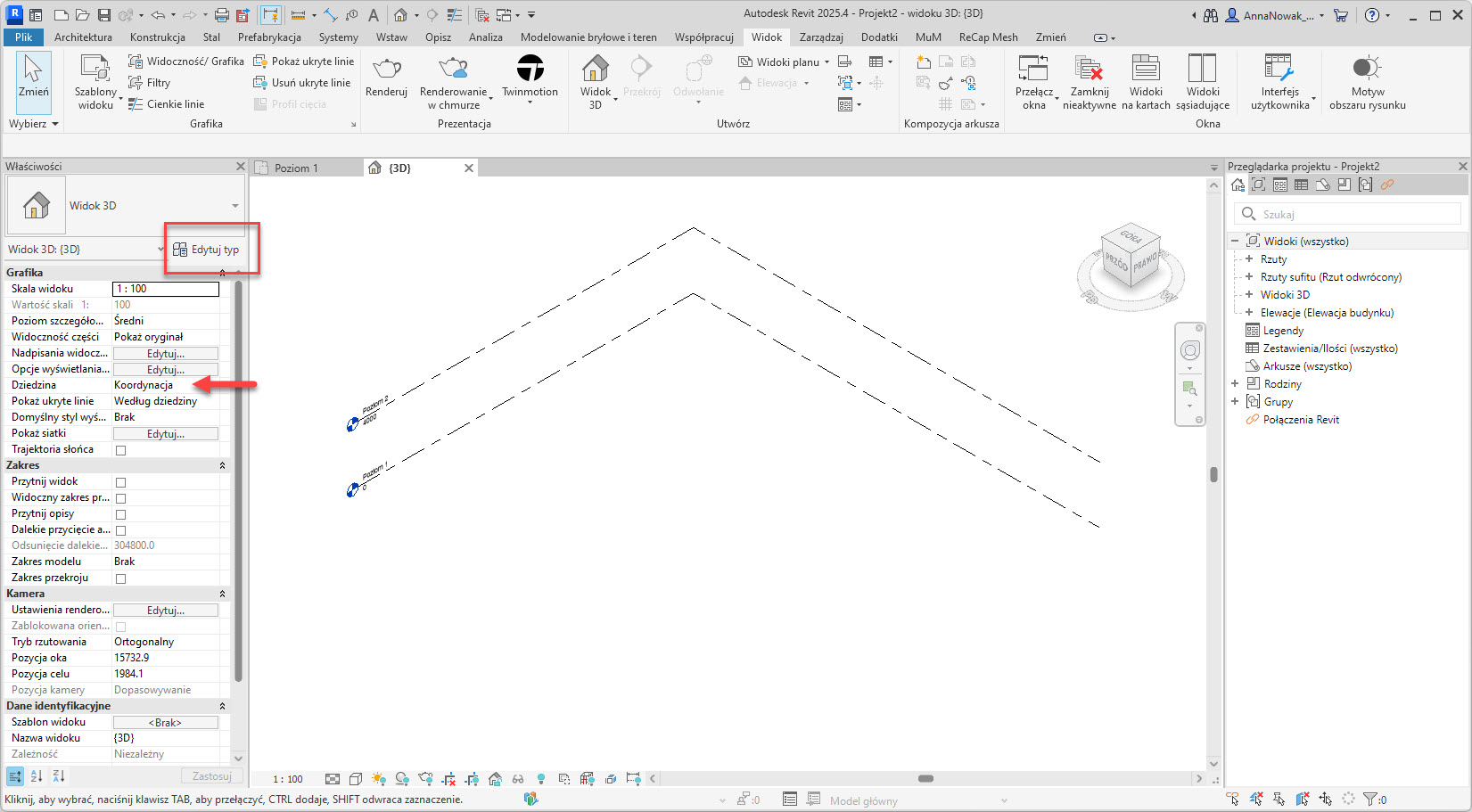

Opierając się na powyższym przykładzie wygenerowany nowy widok 3D będzie miał przypisaną branżą Koordynacja.

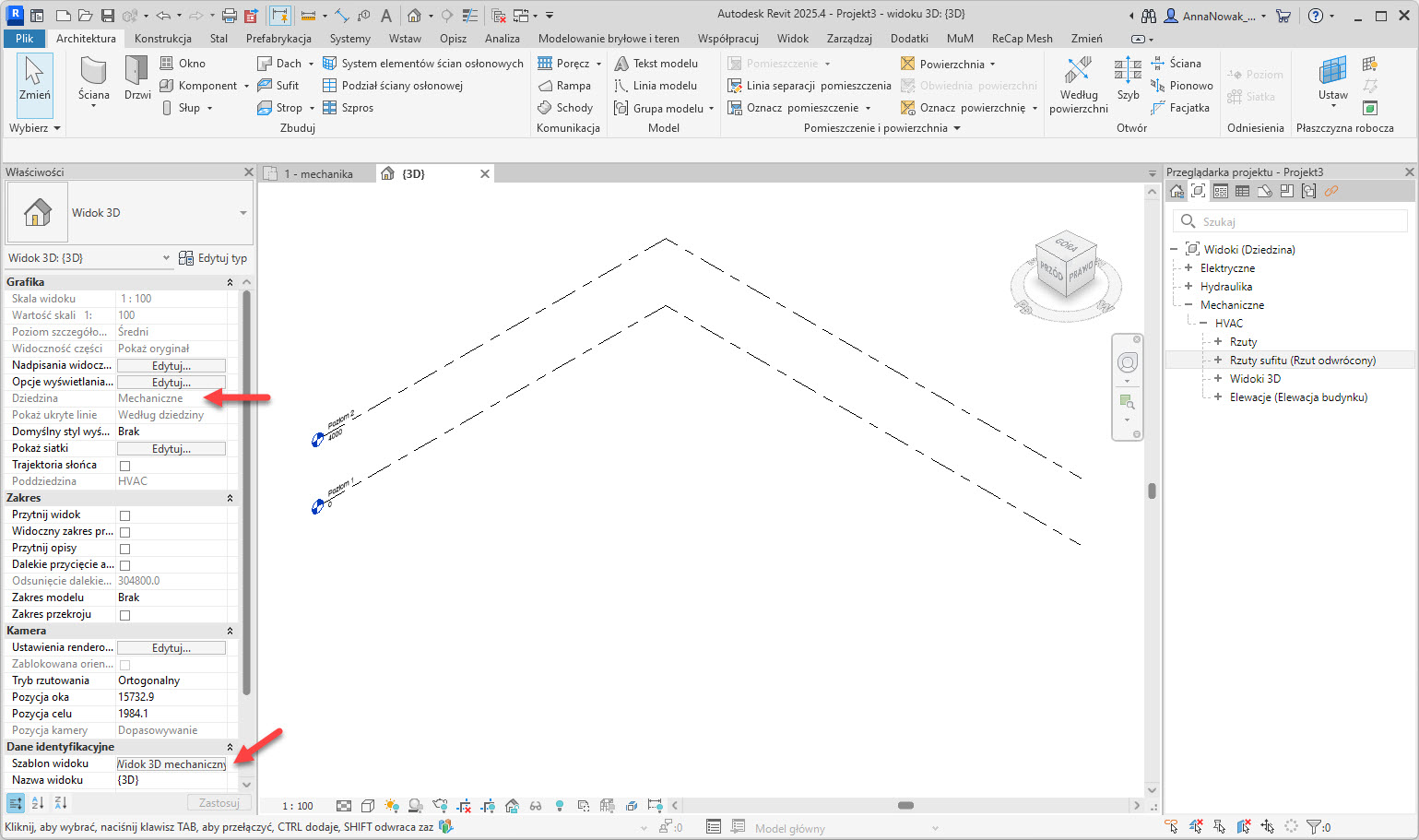

Możesz napotkać jednak takie projekty, w których pomimo ustawienia w oknie dialogowym Opcje określonej dziedziny Revit będzie tworzyć domyślny widok 3D z innym ustawieniem. Możliwe, że dodatkowo parametr Dziedzina będzie wyszarzony.
Najprawdopodobniej jest to związane z przypisaniem szablonu widoku w ustawieniach typu w rodzinie widoku 3D – szablon widoku ma silniejsze działanie od ustawień ogólnych.

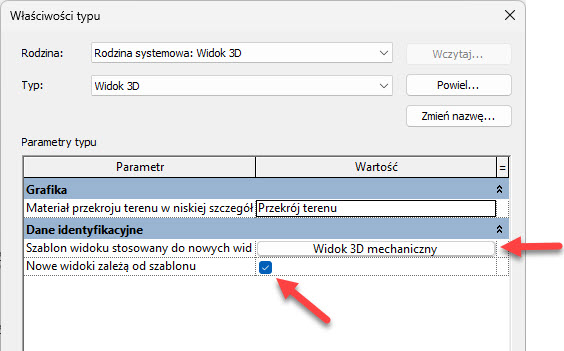

Aby to sprawdzić uaktywnij wygenerowany w ten sposób widok 3D i na panelu Właściwości kliknij Edytuj typ. W wierszu Szablon widoku stosowany do nowych widoków znajduje się zapewne nazwa szablonu widoku (poniżej Widok 3D mechaniczny). Jeśli dodatkowo zaznaczona jest opcja Nowe widoki zależą od szablonu, dziedzina będzie niemożliwa do zmiany o ile parametr podlega pod szablon.

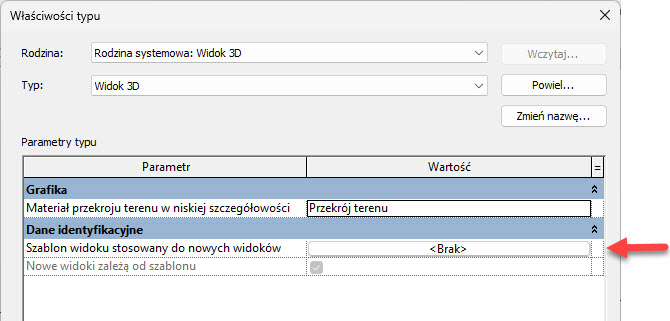

Jeśli chcesz, aby to ustawienie w oknie dialogowym Opcje sterowało nową dziedziną, kliknij w nazwę szablonu, przełącz szablon na <Brak> i ponów polecenie Domyślny widok 3D.
Dodam przy okazji, że stosowanie szablonu widoku byłoby metodą, aby poza parametrem Dziedzina nowy domyślny widok 3D miał też przypisaną określoną wartość dla parametru Pod-dziedzina (Sub-discipline) lub dla innego, interesującego nas parametru widoku.
Man and Machine Software
Senior App Eng AECO Anna Nowak
