Civil Tools dla Autodesk Docs – narzędzia inżynierii lądowej

W Autodesk Docs i Build pojawiła się wyczekiwana możliwość wydajnego przeglądania zawartości plików DWG projektów Civil 3D. Pakiet Civil Tools pozwala dogłębnie eksplorować szczegóły projektu terenu lub infrastruktury.

Po otwarciu projektu Civil 3D w trybie przeglądania widoczny jest rzut i zdefiniowane w projekcie przekroje.

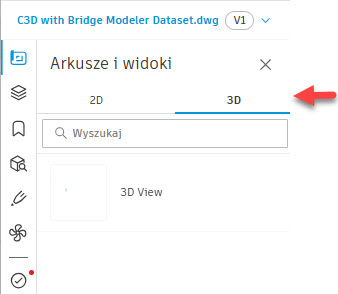

Po lewej stronie na pasku nawigacji, w Arkusze i widoki przechodzimy do trybu przeglądu 3D. Kliknięcie w 3D View otwiera widok modelu.

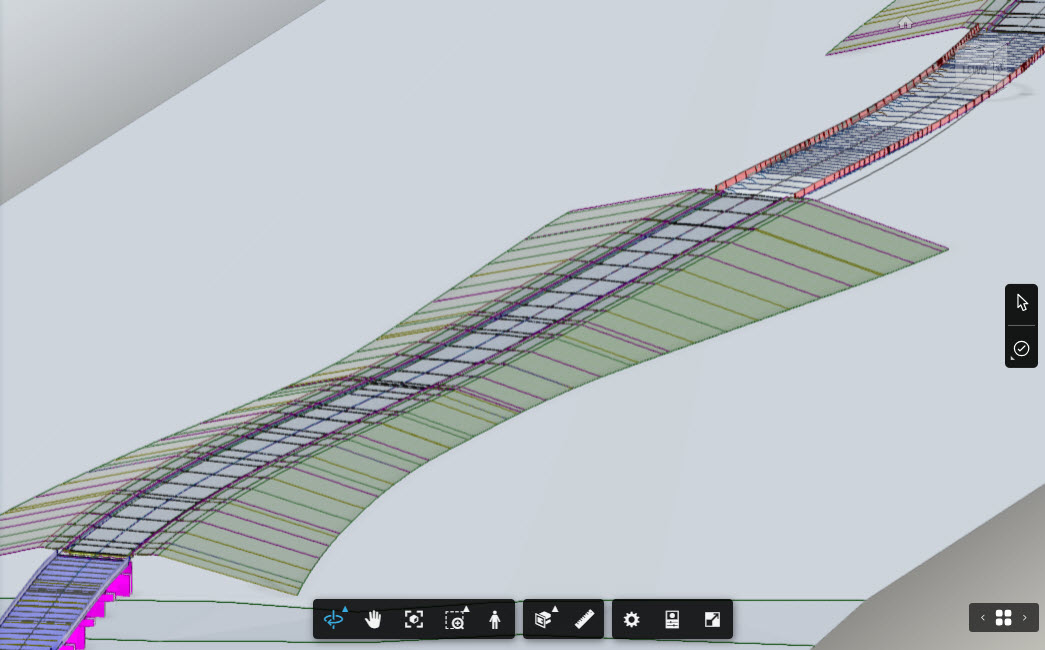

Możemy nawigować w modelu, uruchomić tryb spacer i korzystać z pozostałych narzędzi dolnego poziomego paska, podobnie jak dla innych modeli w narzędziu Pliki.

Dostęp do dedykowanych narzędzi przeglądu modelu uzyskamy po wybraniu z lewej belki ikony Narzędzia programu Civil.

Panel po lewej stronie Narzędzia inżynierii lądowej na samej górze zawiera listę linii trasowania i profili projektu. Wskazywanie ich na liście podświetla obiekt w modelu, co bardzo ułatwia poprawny wybór.

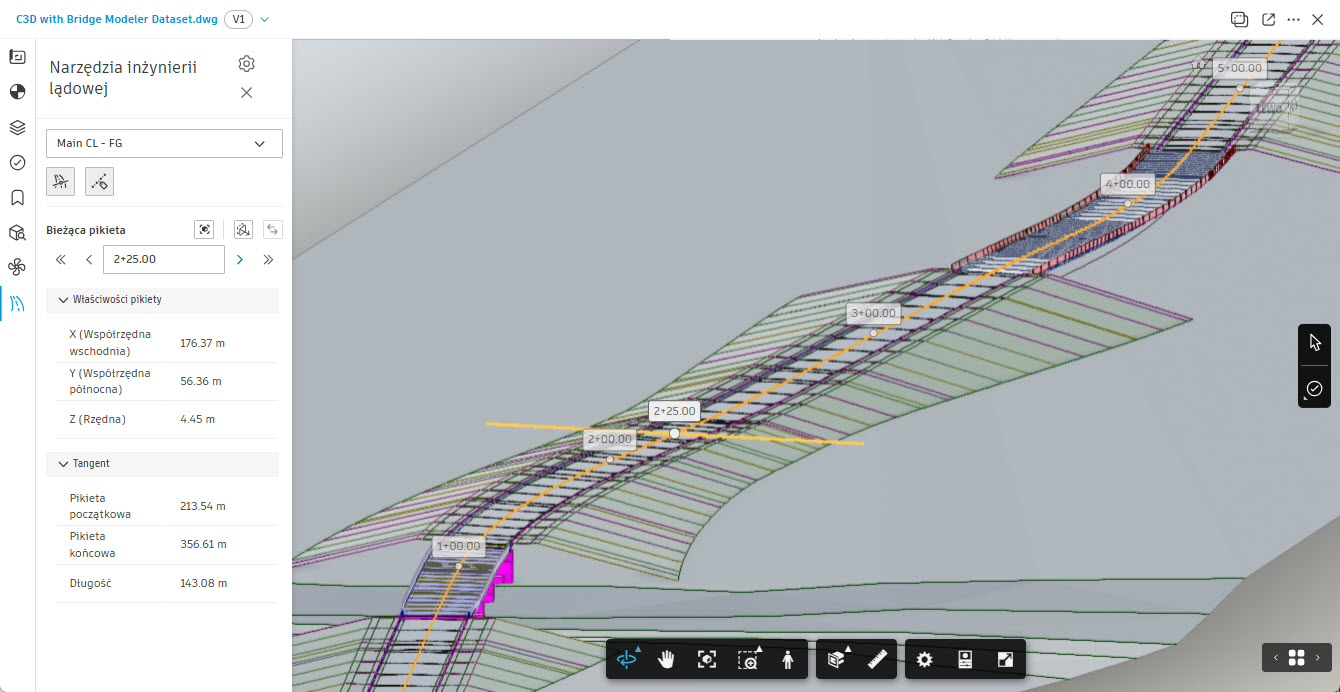

Po wybraniu linii trasowania, zależnie od opcji, widoczna jest linia trasowania z etykietami pikiet, a bieżąca pikieta jest podświetlona wraz ze styczną linią śledzenia. Wybór bieżącej pikiety odbywa się w obszarze Bieżąca pikieta za pomocą okienka i strzałek następna/poprzednia, na początek/na koniec.

Możemy także przeciągać linię śledzenia bieżącej pikiety bezpośrednio w modelu za pomocą kursora myszy.

Dla bieżącej pikiety możemy odczytać współrzędne a także dane linii pikiety, stycznej do linii trasowania.

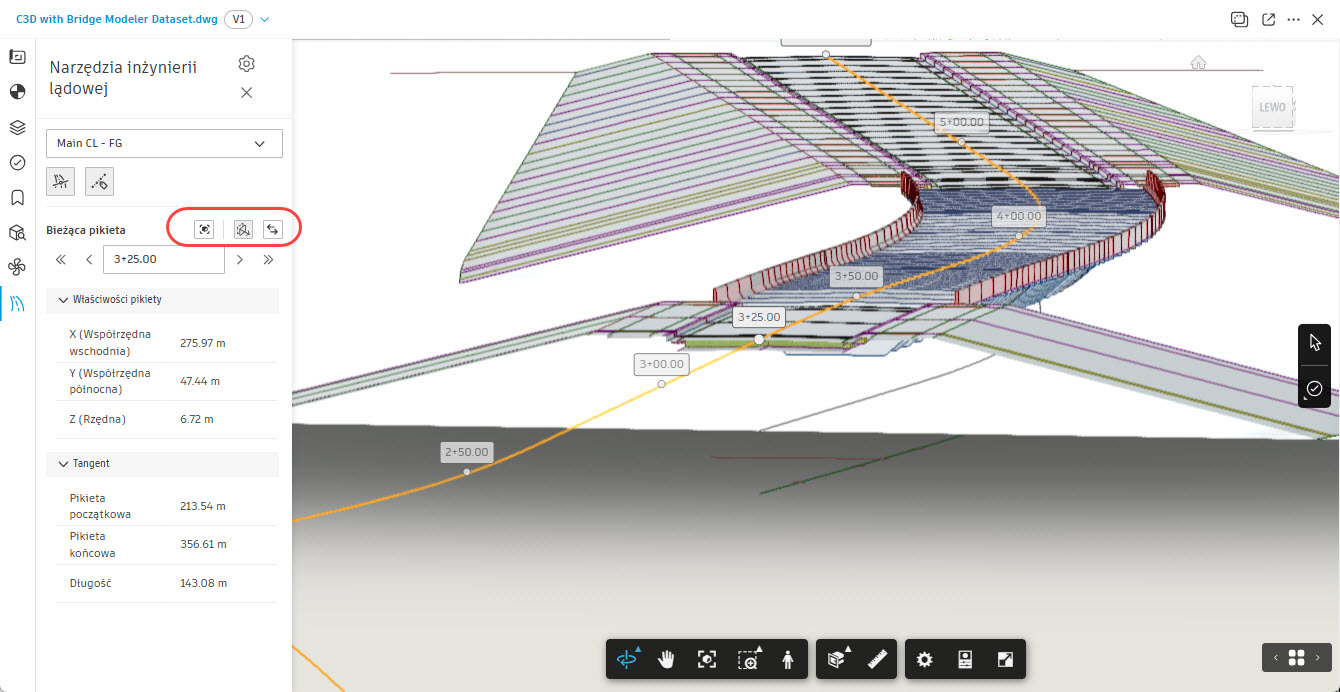

Są jeszcze trzy dodatkowe przyciski. Pierwszy służy do powiększenia widoku do bieżącej pikiety, drugi włącza przekrój dla bieżącej pikiety. Trzecim przyciskiem można odwrócić kierunek przekroju.

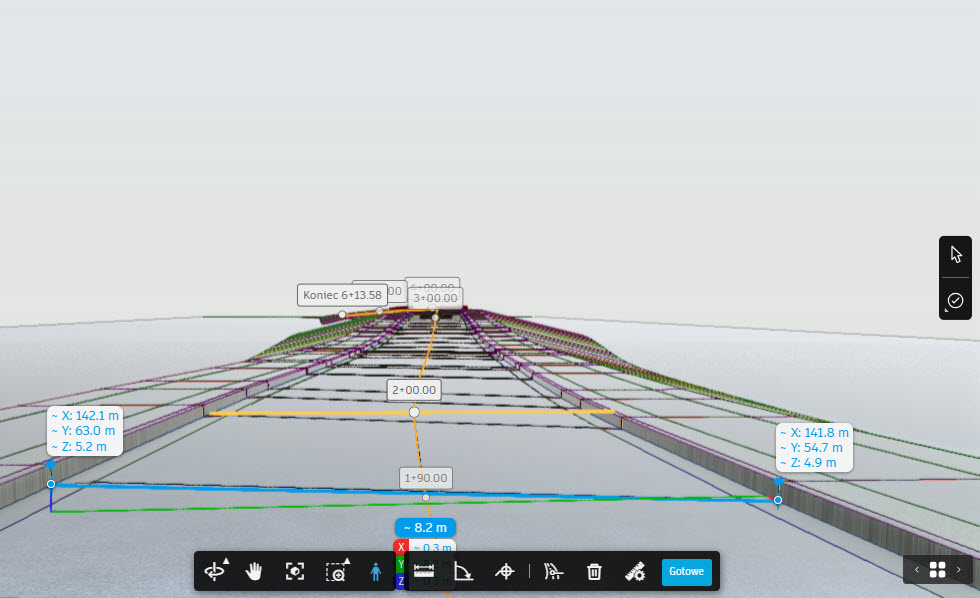

Nadal dostępne są narzędzia na dolnej belce nawigacji – zatem poza obracaniem, powiększaniem i przesuwaniem można uruchomić spacer w pierwszej osobie, dokonywać pomiary liniowe i odczyt współrzędnych punktów.

W Ustawieniach, dostępnych pod ikoną z kółkiem zębatym, można wprowadzić ustawienia dla pikiet, jak przyrost, format, dokładność i styl etykiet.
